一、 設備用途及基本要求
1.1 設備用途及焊接方式

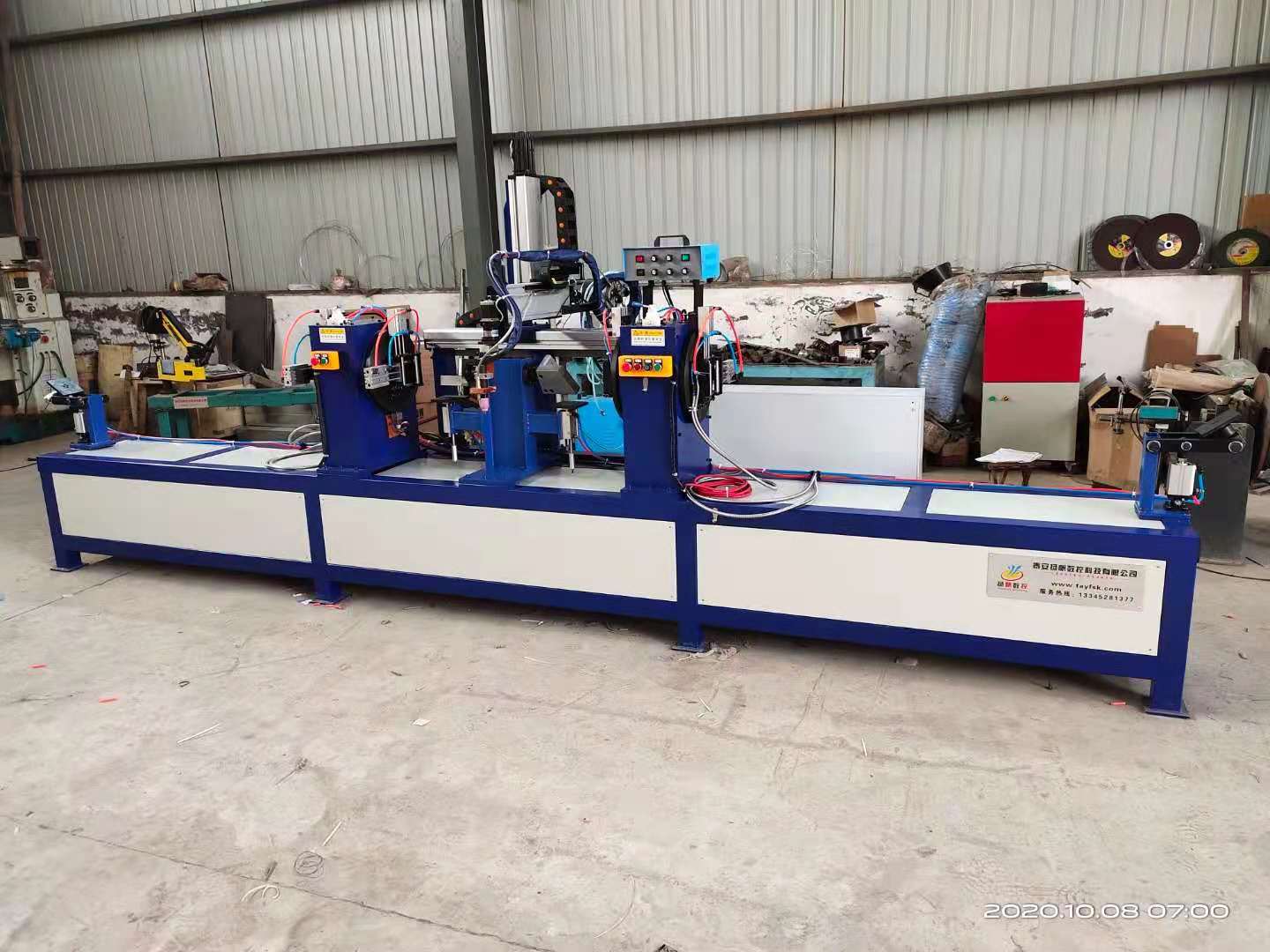

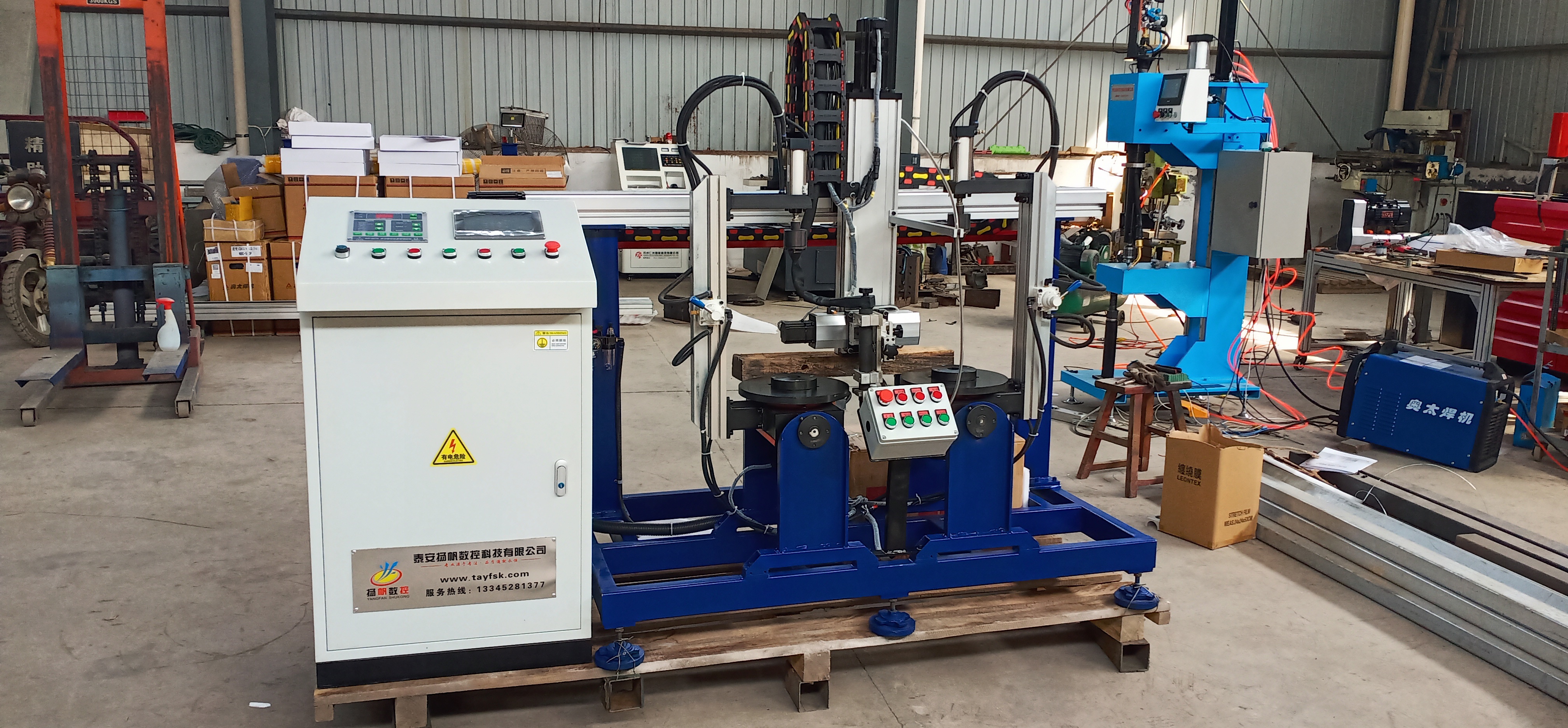

1）設備用途：用于管接頭環縫的焊接加工。
2）適用范圍：不銹鋼、碳鋼。
3）焊接方式：采用氬弧+填絲。
4）由PLC、觸摸屏、伺服驅動系統等組成的控制單元，控制各元器件的動作，從而實現自動焊接，操作簡便，焊接時一鍵操作。
1.2 基本要求
本設備應保證具有良好的品質，所選擇的執行元件精度高、可靠性好、抗干擾性能強、響應速度快，使設備具有良好的持久精度和穩定性，設計使用壽命20年。
2.3 設備主要參數
| 參數名稱 | 項目 | 參數值 |
| 焊槍X軸行走 | 行程 | 1500mm |
| 移動速度 | 0-80mm/s | |
| 伺服電機功率 | 0.75kw | |
| 焊槍Z軸豎直向行走 | 行程 | 500mm |
| 移動速度 | 0-80mm/s | |
| 伺服電機功率 | 0.75kw | |
| 工件旋轉 | 行程范圍 | 無限回轉 |
| 移動速度 | 0-10rpm | |
| 電機功率 | 86步進電機 | |
| 工作臺翻轉 | 行程范圍 | 0-90度 |
| 翻轉方式 | 手動 | |
| 焊槍擺動裝置 | 行程范圍 | ±30mm |
| 移動速度 | 0-40mm/s | |
| 電機功率 | 57步進電機 | |
| 傳動方式 | 絲杠絲母副+齒輪齒條副 | |
| 焊接方式 | 單槍TIG+填絲 | |
